AWS CUR 기반 비용 시각화 파이프라인 구현

리소스 사용 증가나 예상치 못한 비용 폭증을 빠르게 감지하기 위해
AWS CUR → S3 → Glue → Athena → Grafana로 이어지는 비용 시각화 파이프라인을 구축한 과정을 정리

AWS CUR S3 Glue Crawler Athena Grafana IAM Role

1. 왜 비용 시각화 파이프라인이 필요한가?

AWS 콘솔의 Billing Dashboard나 Cost Explorer도 비용 확인에 쓸 수 있지만 몇 가지 한계가 있습니다.

갱신 지연 — Cost Explorer는 최대 24~48시간 지연이 발생할 수 있어 당일 비용 급증을 즉시 파악하기 어렵습니다.
커스텀 대시보드 한계 — 리소스별 비용 분포, 일별 누적 추이 등을 원하는 형태로 조합하려면 별도 시각화 도구가 필요합니다.
운영 대시보드와의 통합 — 인프라 모니터링(Prometheus + Grafana)과 비용 모니터링을 하나의 Grafana에서 함께 보면 운영 판단이 훨씬 빨라집니다.

이런 이유로 AWS CUR(Cost and Usage Report)을 데이터 소스로 활용하고 Glue + Athena로 쿼리 가능한 상태를 만든 뒤 Grafana로 시각화하는 파이프라인을 설계했습니다.

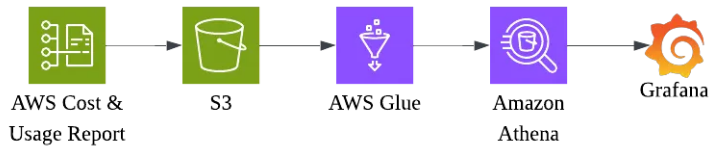

2. 파이프라인 아키텍처

전체 데이터 흐름은 다음과 같습니다.

구성 요소	역할
AWS CUR	매일 00:00에 계정의 전체 비용·사용량 데이터를 CSV/Parquet 형식으로 생성
S3	CUR 리포트 원본 파일을 저장하는 데이터 레이크 역할
Glue Crawler	S3에 저장된 CUR 파일을 크롤링하여 테이블 스키마를 자동으로 추출·갱신
Athena	Glue 카탈로그 기반으로 S3 데이터를 SQL로 쿼리 (서버리스)
Grafana	Athena를 데이터소스로 연결하여 비용 대시보드 시각화

3. 구축 과정

3-1. CUR(Cost and Usage Report) 설정

AWS Billing 콘솔에서 CUR을 생성합니다.

Report name — 식별 가능한 이름 지정 (예: daily-cost-report)
Time granularity — Daily (일별 비용 추이 확인 목적)
Report data integration — Amazon Athena 선택 (Parquet 포맷 + Athena 통합 자동 구성)
S3 bucket — 리포트가 저장될 전용 버킷 지정

💡 Athena 통합을 선택하면
CUR이 Parquet 포맷으로 생성되고 S3 경로에 Athena용 CloudFormation 템플릿(crawler-cfn.yml)이 함께 제공됩니다. 이 템플릿을 활용하면 Glue Crawler와 데이터베이스를 자동으로 구성할 수 있습니다.

CUR은 설정 후 첫 리포트가 생성되기까지 최대 24시간이 소요될 수 있습니다.

이후부터는 매일 00:00(KST)에 자동으로 S3에 새 데이터가 적재됩니다.

3-2. S3 버킷 구조

CUR이 S3에 저장되면 아래와 같은 경로 구조가 만들어집니다.

s3://<BUCKET_NAME>/<PREFIX>/<REPORT_NAME>/
  ├── <REPORT_NAME>-00001.snappy.parquet
  ├── <REPORT_NAME>-00002.snappy.parquet
  ├── ...
  └── crawler-cfn.yml

Parquet 포맷은 CSV 대비 파일 크기가 작고 Athena 쿼리 성능이 훨씬 빠릅니다.

비용 데이터가 누적되면 스캔량 차이가 곧 Athena 비용 차이로 이어지므로 Parquet 선택을 권장합니다.

3-3. Glue Crawler 설정

Glue Crawler가 S3의 CUR 데이터를 크롤링하여 Athena에서 쿼리 가능한 테이블을 생성합니다.

Data source — CUR이 저장된 S3 경로 지정
Database — Athena에서 사용할 데이터베이스 이름 지정 (예: cur_database)
Schedule — CUR 갱신 주기에 맞춰 일 1회 실행 (예: 매일 01:00 KST, CUR 생성 후 1시간 여유)

Crawler가 실행되면 S3의 Parquet 파일 구조를 분석해서 컬럼명, 데이터 타입 등의 스키마를 자동으로 Glue Data Catalog에 등록합니다.

이후 CUR 구조가 변경되더라도 Crawler가 재실행되면 스키마가 자동으로 갱신됩니다.

3-4. Athena 쿼리 확인

Glue Crawler가 정상 실행되면 Athena 콘솔에서 바로 SQL 쿼리를 실행할 수 있습니다.

-- 일별 총 비용 확인
SELECT
  DATE(line_item_usage_start_date) AS usage_date,
  ROUND(SUM(line_item_unblended_cost), 2) AS daily_cost
FROM cur_database.cost_report
WHERE line_item_line_item_type = 'Usage'
GROUP BY DATE(line_item_usage_start_date)
ORDER BY usage_date DESC
LIMIT 30;

-- 리소스(서비스)별 비용 분포
SELECT
  line_item_product_code AS service,
  ROUND(SUM(line_item_unblended_cost), 2) AS total_cost
FROM cur_database.cost_report
WHERE line_item_line_item_type = 'Usage'
  AND DATE(line_item_usage_start_date) = CURRENT_DATE - INTERVAL '1' DAY
GROUP BY line_item_product_code
ORDER BY total_cost DESC;

✅ Athena 비용 팁
Athena는 스캔한 데이터량 기준으로 과금됩니다(1TB당 $5)
Parquet 포맷을 사용하면 필요한 컬럼만 읽어 스캔량을 대폭 줄일 수 있고 WHERE 절로 날짜 범위를 제한하면 추가로 비용을 절감할 수 있습니다.

3-5. IAM Role 생성 및 Grafana 연동

Grafana에서 Athena 데이터소스에 접근하려면 적절한 권한을 가진 IAM Role이 필요합니다.

IAM Policy 주요 권한:

{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": [
        "athena:GetQueryExecution",
        "athena:GetQueryResults",
        "athena:StartQueryExecution",
        "athena:StopQueryExecution"
      ],
      "Resource": "*"
    },
    {
      "Effect": "Allow",
      "Action": [
        "glue:GetTable",
        "glue:GetDatabase",
        "glue:GetPartitions"
      ],
      "Resource": "*"
    },
    {
      "Effect": "Allow",
      "Action": [
        "s3:GetObject",
        "s3:ListBucket",
        "s3:GetBucketLocation",
        "s3:PutObject"
      ],
      "Resource": [
        "arn:aws:s3:::<CUR_BUCKET_NAME>",
        "arn:aws:s3:::<CUR_BUCKET_NAME>/*",
        "arn:aws:s3:::<ATHENA_RESULTS_BUCKET>",
        "arn:aws:s3:::<ATHENA_RESULTS_BUCKET>/*"
      ]
    }
  ]
}

IAM Role을 생성한 뒤 Grafana의 Athena 데이터소스 설정에서 Assume Role ARN에 해당 Role의 ARN을 입력합니다.

S3 권한에는 CUR 원본 버킷뿐 아니라 Athena 쿼리 결과가 저장되는 버킷(보통 aws-athena-query-results-*)도 포함해야 합니다.

3-6. Grafana 대시보드 구성

Athena 데이터소스가 연결되면 SQL 쿼리를 기반으로 세 가지 핵심 패널을 구성합니다.

① Daily Cost (일별 비용 추이)

일별 총 비용을 Time Series 패널로 표시합니다. 비용이 갑자기 튀는 날이 있으면 한눈에 파악할 수 있습니다.

SELECT
  DATE(line_item_usage_start_date) AS time,
  ROUND(SUM(line_item_unblended_cost), 2) AS daily_cost
FROM cur_database.cost_report
WHERE line_item_line_item_type = 'Usage'
GROUP BY DATE(line_item_usage_start_date)
ORDER BY time

② Cumulative Cost (월 누적 비용)

해당 월의 누적 비용을 표시하여 월 예산 대비 현재 소진율을 확인합니다.

SELECT
  DATE(line_item_usage_start_date) AS time,
  ROUND(SUM(SUM(line_item_unblended_cost)) OVER (ORDER BY DATE(line_item_usage_start_date)), 2) AS cumulative_cost
FROM cur_database.cost_report
WHERE line_item_line_item_type = 'Usage'
  AND YEAR(line_item_usage_start_date) = YEAR(CURRENT_DATE)
  AND MONTH(line_item_usage_start_date) = MONTH(CURRENT_DATE)
GROUP BY DATE(line_item_usage_start_date)
ORDER BY time

③ Resource별 비용 분포 (Pie Chart)

EC2, EBS, RDS, S3, ELB 등 서비스별 비용 비중을 Pie Chart로 시각화하여 어느 서비스에 비용이 집중되는지 파악합니다.

SELECT
  line_item_product_code AS service,
  ROUND(SUM(line_item_unblended_cost), 2) AS total_cost
FROM cur_database.cost_report
WHERE line_item_line_item_type = 'Usage'
  AND DATE(line_item_usage_start_date) >= CURRENT_DATE - INTERVAL '7' DAY
GROUP BY line_item_product_code
HAVING SUM(line_item_unblended_cost) > 0
ORDER BY total_cost DESC

4. 전체 파이프라인 동작 흐름

파이프라인이 구축되면 매일 자동으로 다음 순서로 동작합니다.

00:00 KST — AWS CUR이 전일 비용 데이터를 Parquet 포맷으로 S3에 적재
01:00 KST — Glue Crawler가 S3를 크롤링하여 Data Catalog 스키마 갱신
이후 — Grafana 대시보드 접속 시 Athena가 최신 데이터를 쿼리하여 시각화

사람이 개입할 필요 없이 전 과정이 자동으로 돌아갑니다. CUR 데이터가 S3에 쌓이기만 하면 Glue → Athena → Grafana 순서로 자동 반영됩니다.

5. 성과 정리

항목	도입 전	도입 후
비용 확인 방식	AWS 콘솔 수동 접속	Grafana 대시보드 자동 시각화
확인 주기	필요할 때 수동 확인	매일 자동 갱신
리소스별 분석	Cost Explorer에서 수동 필터링	Pie Chart로 즉시 확인 (EC2, EBS, RDS, S3, ELB 등)
비용 이상 탐지	사후 인지	일별 추이 그래프로 폭증 조기 감지
운영 통합	비용/인프라 모니터링 분리	하나의 Grafana에서 통합 관리

마무리

AWS CUR → S3 → Glue → Athena → Grafana 파이프라인은 한 번 구축하면 추가 운영 비용 없이(Athena 쿼리 비용 제외) 지속적으로 비용 데이터를 시각화할 수 있는 구조입니다.

특히 이미 인프라 모니터링용 Grafana가 운영 중이라면 Athena 데이터소스만 추가하면 비용 대시보드를 바로 붙일 수 있어서 구축 비용 대비 효과가 큽니다. 일별 비용 추이와 리소스별 분포를 한눈에 확인할 수 있게 되면 예상치 못한 비용 폭증을 조기에 감지하고 빠르게 대응할 수 있습니다.
